喷涂聚脲水上乐园泳池防水体系（防水层外露）
通过喷涂聚脲防水防护产品体系的应用，可以有效的、可靠的、长久的保护泳池，使之能够更加长效的为大家提供服务

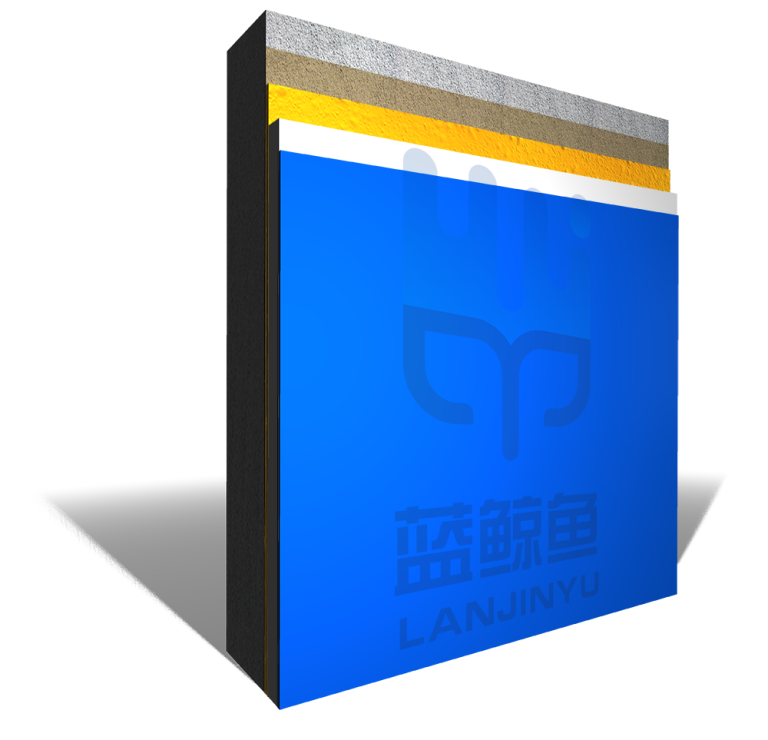

本系统采用Bw双组分封闭渗透混凝土专用聚脲底涂料为底涂材料，增强附着力。Bw聚脲专用封孔腻子为中间找平涂层，封堵孔隙及找平、增强附着力。中间材料为Bw喷涂聚脲防水防腐防护涂层为中涂涂层，防护层。面涂材料选用Bw耐次氯酸钠双组分聚天门冬氨酸脂面涂料作为面层涂料使用，防水耐候面涂。
涂料品名 | 涂装 | 功能 |
Bw双组分封闭渗透混凝土专用聚脲底涂料 | 1 | 增强附着力 |
Bw聚脲专用封孔腻子 | 1 | 封堵孔隙及找平 |
Bw双组分封闭渗透混凝土专用聚脲底涂料 | 1 | 增强附着力 |
Bw喷涂聚脲防水防腐防护涂层 | 1 | 中涂防护层 |
Bw耐次氯酸钠双组分聚天门冬氨酸脂面涂料 | 1 | 防水耐候面涂 |
主要材料介绍：
Bw喷涂聚脲弹性体防水防腐材料是一种100%固含量的芳香族聚脲弹性体，由异氰酸酯组份与氨基化合物组份反应生成，需要专业聚脲设备喷涂施工，由于其优异的防水、防腐及良好的耐磨性能，该产品被广泛应用在工业和商业防腐防水领域。它具有以下产品特性：卓越的防水性能；良好的减震性能；优良的耐温变稳定性；快速固化，使施工区域迅速恢复使用；优异的耐久性降低了终身的维护成本；可以延长喷涂项目的服务寿命；
防水性能：
附着力（Mpa）混凝土基材 | GB/T 23446-2009 | 3.2 |
附着力（MPa）钢基材 | GB/T 23446-2009 | 11.3 |
耐阴极剥离1.5v,(65±5)℃,48h | GB/T 3831-2006 | ≤15mm |
硬度（邵氏A） | GB/T 23446-2009 | 92 |
耐磨性（750g/500r）/mg | GB/T 23446-2009 | 4.2 |
断裂伸长率（%） | GB/T 23446-2009 | 482 |
拉伸强度（Mpa） | GB/T 23446-2009 | 20 |
撕裂强度（KN/m） | GB/T 23446-2009 | 75 |
不透水性（0.3Mpa/30min） | GB/T 23446-2009 | 不透水 |
耐温变℃ | -50------+180 | GB 9278 |
低温柔韧性（-30℃在10mm轴180°弯折） | 不开裂 | GB/T 9274—1988 |
耐酸性10%H2SO4 或10%HCl，30d | 无锈蚀，不起泡，不脱落 | GB/T 9274—1988 |
耐碱性10%NaOH，30d （常温) | 无锈蚀，不起泡，不脱落 | GB/T 9274—1988 |
耐盐性30g/L，30d | 无锈蚀，不起泡，不脱落 | GB/T 9274—1988 |
耐盐雾，2000h | 无锈蚀，不起泡，不脱落 | GB/T 1771—1991 |
耐油性 0号柴油 原油，30d | 无锈蚀，不起泡，不脱落 | HG/T 3343—1985 |
工艺流程：
第一步：基层处理
检查游泳池混凝土基材，施工前确保混凝土底材表面平整、干燥、酸碱度适中。
第二步：涂刷Bw聚脲底涂料
采用滚筒滚涂或毛刷涂刷或空气喷涂施工Bw聚脲专业底漆，一遍施工厚度控制在40微米，耗漆量0.12kg/平米。双组份封闭渗透混凝土专用聚脲底涂料，以高性能聚氨酯树脂预聚体和高分子材料为主要成膜物质，通过科学生产工艺制成。具有流动性能好，对基材渗透性强、封闭性优异、附着力高等特点。涂料绿色环保，应用在混凝土等基材上，可显著提高粘结力。
第三步：刮涂Bw聚脲封孔腻子
Bw聚脲专用封孔腻子，施工中可操作时间长，施工性能良好，具有较好的封孔性能和极优异的层间附着力；该产品广泛应用在混凝土基材找平、填缝、封孔处理，尤其对环境恶劣或粘接强度要求较高的水池和顶面的平整处理效果更佳。
第四步：再次涂刷Bw聚脲底涂料
采用滚筒滚涂或毛刷涂刷或空气喷涂施工Bw聚脲专业底漆，一遍施工厚度控制在20微米，耗漆量0.08kg/平米。
第五步：喷涂Bw喷涂聚脲
喷涂一遍施工厚度控制在1500微米为宜。施工后的表面应均匀、平整，色泽一致。Bw喷涂聚脲无溶剂、百分百固含量、安全、环保、无异味，快速固化，可在任意曲面，斜面及垂直面上喷涂成型，不产生流挂现象。涂层致密无接缝、柔韧性好，对湿气、温度不敏感，优异的耐久性降低了终身的维护成本，延长喷涂结构的服务寿命。
第六步：涂刷Bw耐次氯酸钠天冬面漆
Bw耐次氯酸钠双组分聚天门冬氨酸脂面涂料是一种双组分高性能的防腐防水装饰面涂料，以脂肪族聚天门冬氨酸树脂预聚体为主要成膜物质，具有卓越的耐色变，耐候性能。
环保：
本低挥发性有机物（VOC）含量：聚脲防水材料通常采用双组份反应型聚脲材料，不含溶剂或其他有机挥发性物质。因此，在使用过程中不会对室内空气质量和人体健康产生负面影响。
耐老化性能：聚脲防水材料具有良好的耐候性和耐久性，能够在不同气候条件下保持稳定的性能。因此，在使用寿命方面，聚脲防水材料比传统的防水材料更为可靠和持久，减少了材料更换和处理带来的环境压力。
本公司郑重承诺：若使用我公司Bw喷涂聚脲水上乐园泳池防水涂层设计体系，可使用20年以上，若在此期间出现产品质量问题，我公司免费提供原材料进行维修。
质量保证：按国家颁布的标准《建筑防腐蚀工程施工及验收规范》（GB 50212━2002）进行检验评定。
