产品应用范围
建筑、水利、交通、化工、电力等。如建筑屋面、卫生间、外墙、地下室防水，水利大坝，水电站建筑防水等。尤其是老旧卷材屋面的修复，旧彩钢瓦屋面的防腐防水等。
- 建筑防水适用于基材制备后的屋顶、阳台、浴室、外墙和地下室。
- 旧膜屋顶修复特别适用于旧防水卷材屋顶的翻新和修复。
- 彩钢屋顶防护在涂覆旧型材彩钢屋顶之前，检查腐蚀情况、松动锈迹、紧固件、接缝和底漆兼容性。
- 混凝土和钢材保护测量的附着力值支持与适当准备的混凝土和钢基材的粘合。
手工涂装聚脲屋顶和翻新涂料
BW6-9528
BW6-9528是一种单组份芳香族改性聚脲防水防腐防护涂层材料，本产品与混凝土及钢结构基材具有良好的附着力，施工简便，无需专用聚脲喷涂设备。由于其独特的化学结构，成膜涂层具有较好的耐化学介质腐蚀性能，优异的防水性能，是防水防腐防护应用的理想材料。高弹性、高粘附力的特点特别适合应用于建筑屋面、阳台、卫生间、外墙、地下室的防水，尤其是老旧卷材屋面的修复，旧彩钢瓦屋面的防腐防水等。
产品特性描述
BW6-9528是一种单组份芳香族改性聚脲防水防腐防护涂层材料，本产品与混凝土及钢结构基材具有良好的附着力，施工简便，无需专用聚脲喷涂设备。由于其独特的化学结构，成膜涂层具有较好的耐化学介质腐蚀性能，优异的防水性能，是防水防腐防护应用的理想材料。高弹性、高粘附力的特点特别适合应用于建筑屋面、阳台、卫生间、外墙、地下室的防水，尤其是老旧卷材屋面的修复，旧彩钢瓦屋面的防腐防水等。

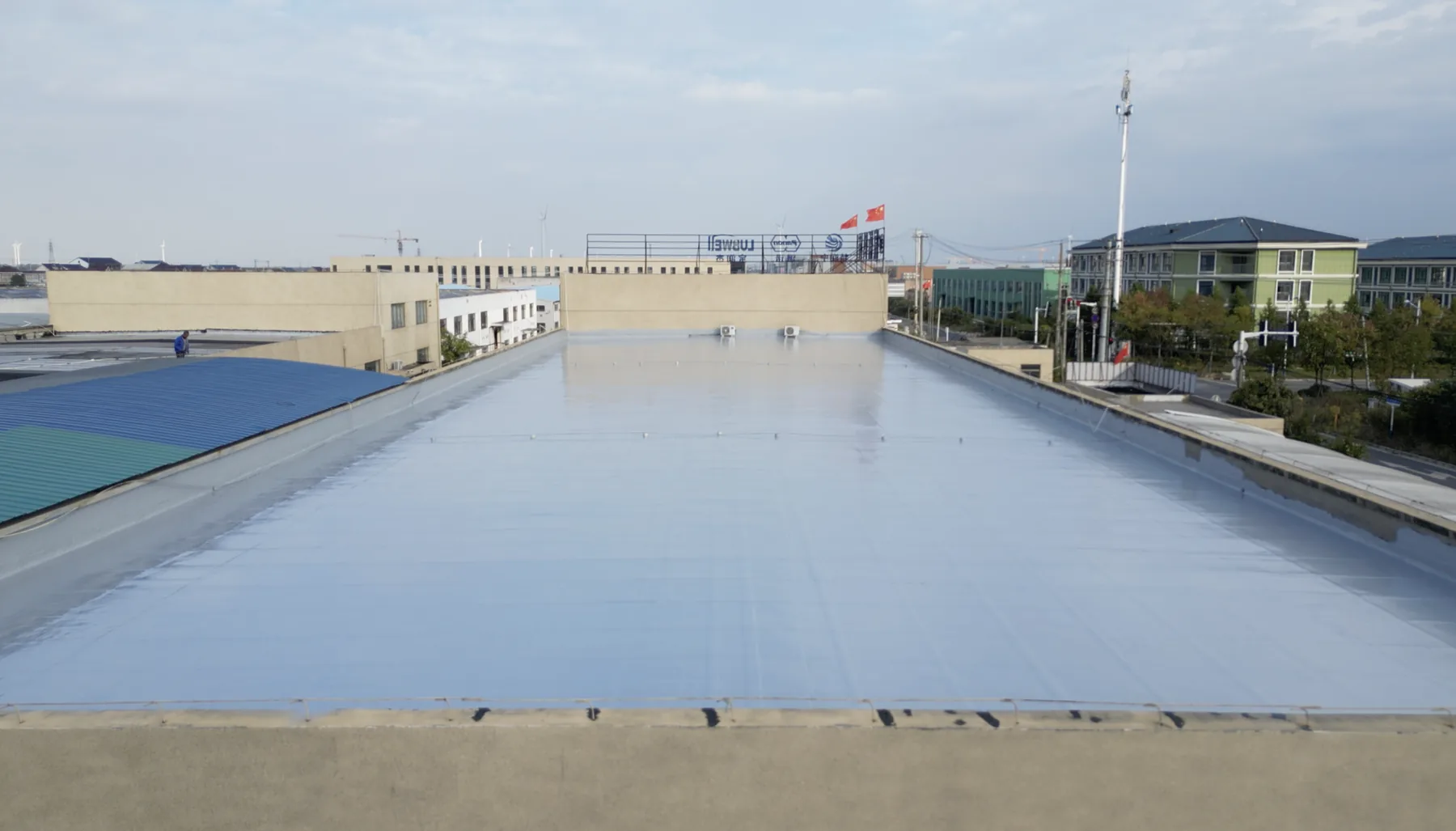

专为屋顶防水和翻新修复而设计

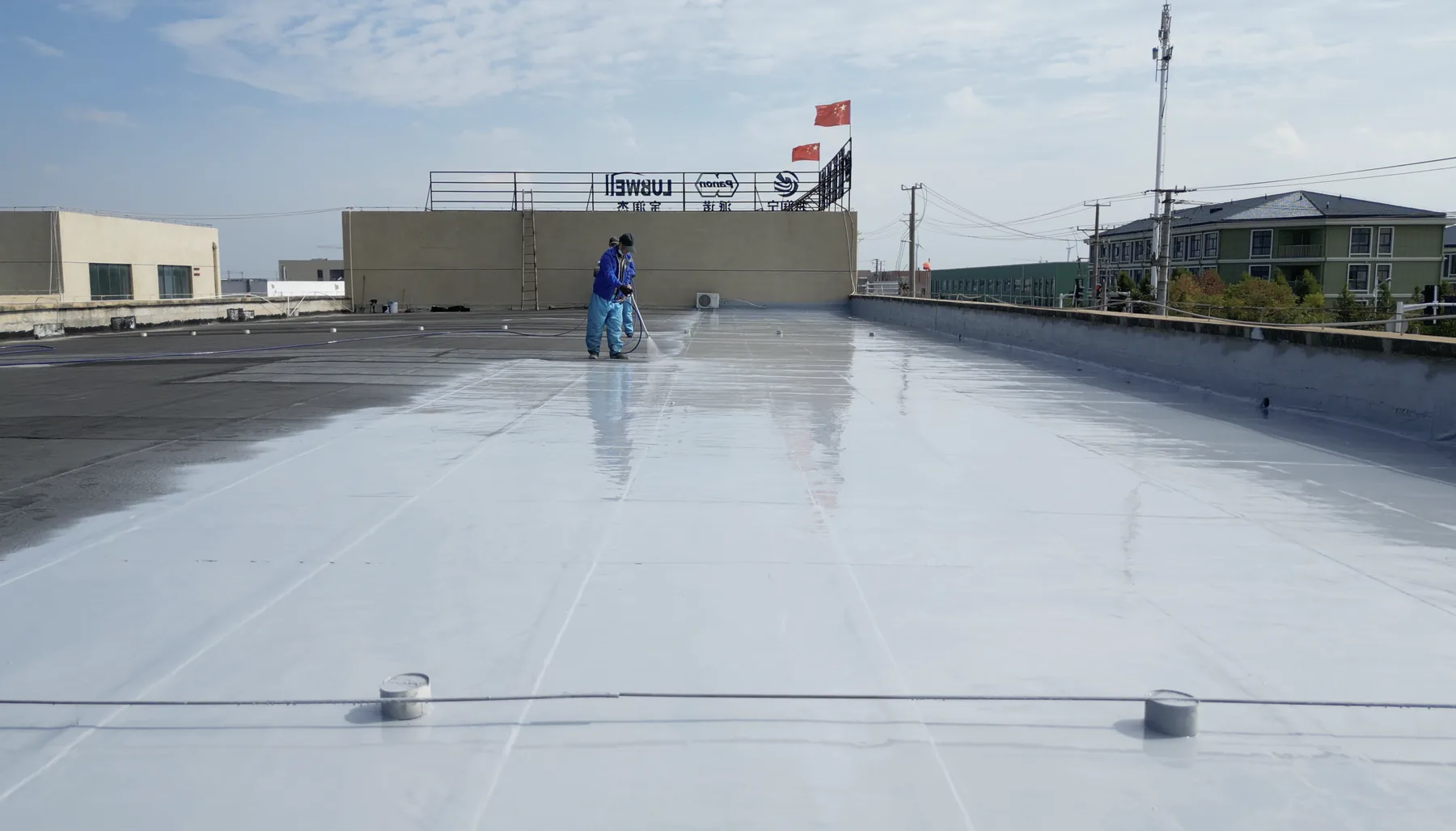

当刷涂、滚涂或无气施工比特殊聚脲喷涂设备更实用时，BW6-9528 可以帮助施工人员在准备好的屋顶和翻新基材上构建灵活的防水保护层。
产品特点及优势

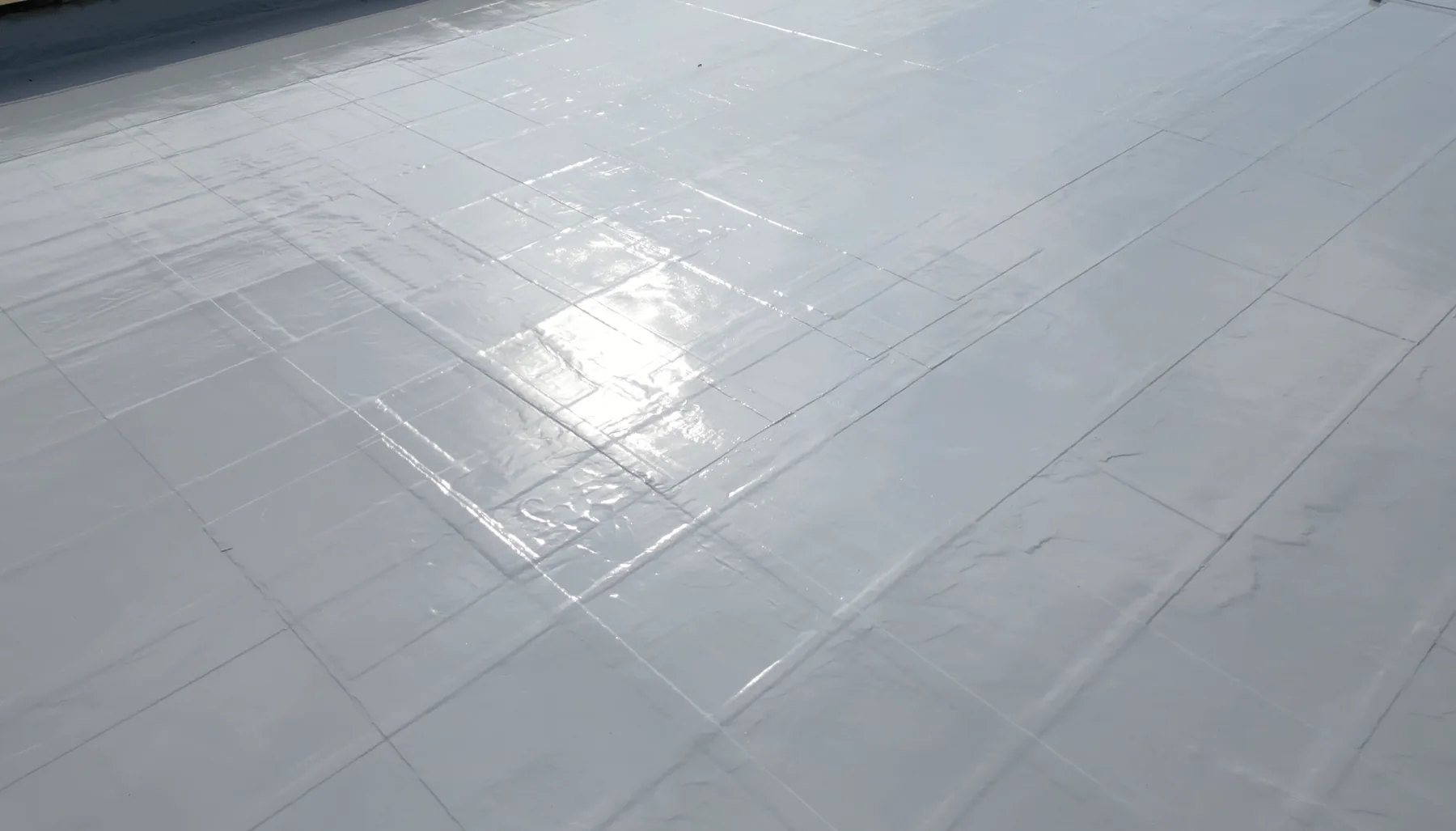

BW6-9528专为屋顶防水和翻新修复而设计，帮助施工人员在准备好的屋顶、旧SBS膜、彩钢屋顶和相关建筑细节上构建灵活的保护层。
建筑防水
- 屋面防水涂料适用于建筑屋顶防水保护和改造细节，首选手工施工。
- 阳台防水适用于阳台防水及修复详情见数据表。
- 地下室及外墙防水在基材准备和附着力审查后支持地下室和外墙保护。
翻新和防腐审查
- SBS膜修复特别适用于SBS膜材建造的旧屋顶的翻新和修复。
- 彩钢屋面防水涂料用于旧型彩钢瓦屋顶表面及底漆检查后的防水、防腐复查。
- 预制混凝土和钢筋保护经过适当的表面处理后，可以检查混凝土、钢材、木材和玻璃纤维基材。
技术数据
这些技术值是在受控实验室条件下测量的，以支持产品比较、项目选择和规格审查。请使用最新批准的 TDS 和项目特定条件确认最终要求。
产品信息
| 项目 | 结果 |
|---|---|
| 外观 | 颜色可调 |
| 比重（克/立方厘米） | 1.25±0.05 |
| 粘度 (cps) @ 20°C | 7500±500 |
| 固含量(%) | ≥80 |
| 表干时间(h) | 2-4 |
| 适用期 (h) | 1 |
| 理论覆盖范围 | 500 µm 厚度时为 0.75 kg/m2 |
物理性能
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 硬度（肖氏 A） | ASTM D-2240 | 78 |
| 伸长率(%) | ASTM D-412 | 400 |
| 拉伸强度（MPa） | ASTM D-412 | 17 号 |
| 撕裂强度(kN/m) | ASTM D-624 | 52 |
| 耐磨性（750克/500转），毫克 | HG/T 3831-2006 | 10 |
| 粘合强度（MPa），钢基 | HG/T 3831-2006 | 8 |
| 粘结强度（MPa），混凝土基底 | HG/T 3831-2006 | 3.3 |
| 抗冲击力（kg.m） | GB/T 23446-2009 | 1.0 |
| 密度（克/立方厘米） | GB/T 6750-2007 | 1.25 |
耐化学性
参考：注意通风、防溅、防溢。如果需要详细数据，建议进行独立浸没测试。
| 曝光项目 | 结果 |
|---|---|
| 耐酸性10%H2SO4 或10%HCl，30 d | 无腐蚀、无起泡、无剥落 |
| 耐碱性 10%NaOH，30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐性 10 g/L, 30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐雾，2000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油0#柴油、原油，30d | 无腐蚀、无起泡、无剥落 |
应用环境及指南
稳定的涂层性能取决于正确的现场条件、基材准备、材料处理和涂层方法。安装前检查应用环境和指导值，并根据最新的TDS和项目要求确认最终参数。
应用环境
施工前确认温度、湿度和露点，特别是在金属表面。
| 条件 | 要求 |
|---|---|
| 环境温度 | -5°C 至 35°C |
| 相对湿度 | 35-85% |
| 露点 | 对于金属表面，基材温度应至少高于露点 3°C |
申请指南

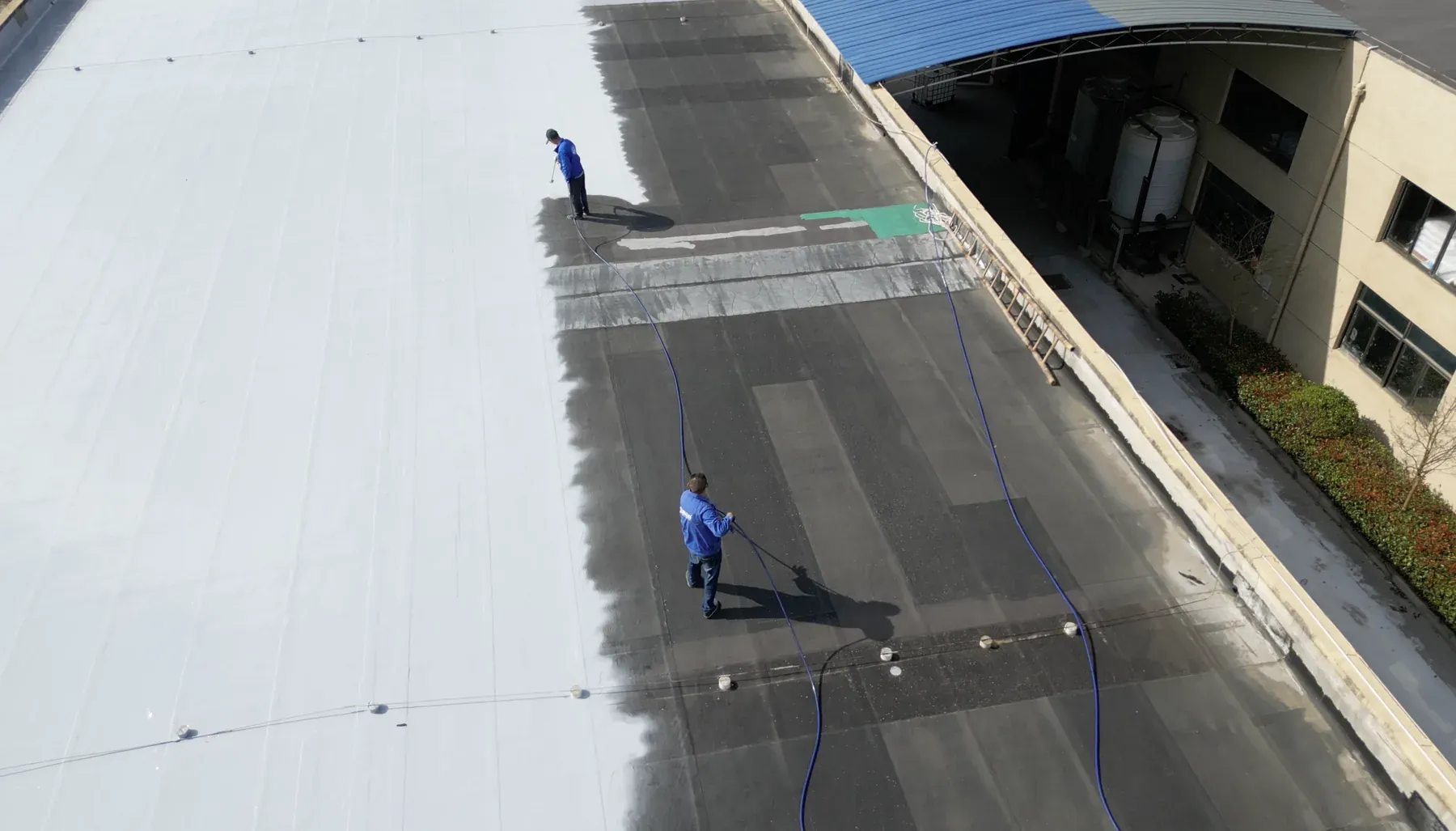

BW6-9528 设计用于刷涂、辊涂或高压无气施工，无需专门的聚脲喷涂设备。
| 指导项目 | 推荐 |
|---|---|
| 理论覆盖参考 | 500 µm 厚度时为 0.75 kg/m2 |
| 推荐干膜厚度 | 300-1000 µm，或根据设计要求 |
| 涂装间隔 | 4-24小时；如果重涂超过 24 小时或存在灰尘，请在施工前打磨并清洁 |
| 推荐的涂覆方法 | 刷涂、辊涂或高压无气喷涂。不需要专门的聚脲喷涂设备。 |
| 使用前 | 使用前将涂料搅拌均匀，仅倒出所需量并迅速盖上桶盖。 |
| 稀释剂控制 | 未经许可不得添加稀释剂。如果因温度或现场条件需要调整粘度，请在添加专用稀释剂前咨询制造商。 |
基材处理
在完全施工或重涂之前，根据数据表准备每种基材。
| 基材 | 治疗要求 |
|---|---|
| 金属表面 | 根据ISO8501-1或GB8923喷砂除锈至Sa2.5。 |
| 混凝土表面 | 坚实、致密、平整、洁净、干燥。无打磨、剥落、裂纹或蜂窝坑；需要的地方用腻子修补。 |
| 木质表面 | 清洁、干燥、无毛刺、碎屑和松散碎片。 |
| 其他基材 | 表面处理指导请咨询BW技术人员。 |
应用笔记
| 注意事项 | 说明 |
|---|---|
| 低温使用 | BW6-9528 可在-5°C 下使用。在低温环境下，请将涂料桶放置在空调室内至少24小时后再使用。 |
| 每次使用前 | 将涂料搅拌均匀，倒出所需数量并迅速盖上桶盖。 |
| 物料搬运 | 不要将用过的材料放回原桶，未经技术确认不要添加稀释剂。 |
产品固化时间、保质期和包装
使用列出的固化曲线、保质期、包装和存储要求来进行应用安排、仓库处理和订单计划。
产品固化时间
固化时间随环境条件变化，尤其是温度和相对湿度。
| 基材温度 | 表干时间 | 可步行 | 固干时间 |
|---|---|---|---|
| +10°C | 5小时 | 24小时 | 7天 |
| +20°C | 3小时 | 16小时 | 6天 |
| +30°C | 2小时 | 8小时 | 5天 |
保质期和包装
| 项目 | 详情 |
|---|---|
| 套餐 | 5公斤/桶； 25公斤/桶 |
| 保质期 | 6个月，未开封原包装 |
| 储存温度 | 5-35℃ |
| 储存注意事项 | 贮存于阴凉通风处，避免阳光直射，远离热源。 |
产品健康与安全信息
安全数据表
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
诚信声明
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。用户应测试并验证适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
关于BW6-9528芳香族聚脲屋顶涂料的常见问题解答。
这些答案遵循 BW6-9528 数据表，重点关注订购前的屋顶防水、SBS 膜修复和彩钢屋顶规划。
BW6-9528是一种单组份芳香族手涂涂料，适用于屋顶防水、装修细节、旧SBS膜审查和预制彩钢屋顶保护。
可以审查准备好的屋顶、阳台、地下室、外墙细节、旧SBS膜覆盖审查和彩钢屋顶修复。
现有膜必须粘合牢固、干燥、清洁。应去除松动、起泡或失效的区域，并可能需要进行兼容性或粘合试验。
Assess corrosion condition, remove loose rust, treat fasteners, laps and seams, and review compatible primer before coating. Active leaks require detail correction, not indiscriminate overcoating.
对于暴露项目，请检查紫外线暴露、颜色要求、使用条件和兼容的面漆需求。不要假设一层可以满足所有户外要求。
BW6-9528定位于屋顶和翻新涂料，包括旧SBS和彩钢屋顶的审查。 BW6-9526 是一种用于表面和细节的局部刮刀修复涂层。
买家可以在订购前索取最新的 TDS、SDS、应用指南、包装信息以及项目特定的屋顶或翻新审查。
相关涂层系统
索取 BW6-9528 技术资料或报价
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW6-9528 技术资料、包装信息、报价支持和配套体系建议。
