产品应用范围
建筑、化工、汽车制造、冶金、电力、海洋、船舶、影视道具、音箱等众多领域的防腐防水防护。

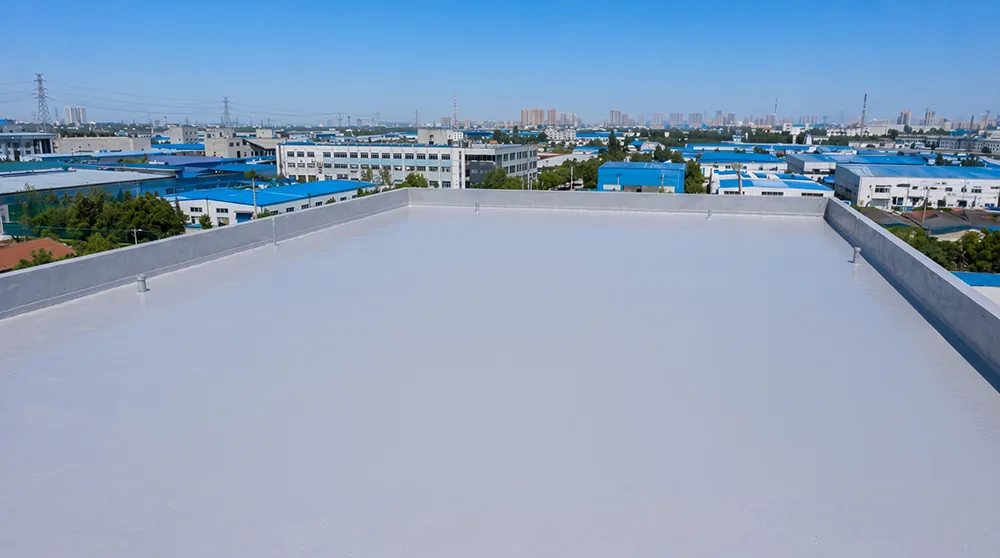

- 建筑工程适用于预制混凝土、屋顶、地下室和结构基材的防水和保护涂层。
- 化学设施可能会审查酸、碱、盐、油或化学品飞溅处的防腐和防水保护。
- 汽车制造对准备好的生产区域结构、设备基础和相关基材进行保护涂层审查。
- 冶金电力工厂、沟渠、设备基地和安全壳区域的工业防水、衬里和保护涂层。
- 船舶、造船及其他用途经过兼容性审查后，为准备好的船舶、造船、电影道具、扬声器和定制基材提供保护涂层。
BW3-951喷涂聚脲弹性体防腐防水防护涂层
BW3-951
BW3-951是一种接近100%固含量的芳香族聚脲弹性体，由异氰酸酯组份A与氨基、羟基混合物组份B反应生成，需要专业聚脲设备喷涂施工。施工时对环境湿气和温度不敏感，完全能满足各种防腐防水防护工程的使用要求，广泛应用于工业和商业防腐防水领域。
产品特性描述
BW3-951是一种接近100%固含量的芳香族聚脲弹性体，由异氰酸酯组份A与氨基、羟基混合物组份B反应生成，需要专业聚脲设备喷涂施工。施工时对环境湿气和温度不敏感，完全能满足各种防腐防水防护工程的使用要求，广泛应用于工业和商业防腐防水领域。
专为在不断变化的现场条件下提供稳定的喷雾保护而设计
BW3-951 有助于施工人员在适当准备的基材上形成连续的喷涂膜，同时降低施工过程中对湿度和温度的敏感性。当项目需要快速成膜、薄弱接头少和一体化防腐防水保护时，它是一个合适的选择。
产品特点及优势
BW3-951专为在不断变化的现场条件下稳定喷涂而设计，帮助施工人员在项目规模的防水和防腐工作中保持漆膜连续性、快速固化和可靠的防护性能。
成膜及应用
- 无溶剂 100% 固体无需溶剂蒸发即可成膜，有助于保持厚度并减少固化过程中的收缩。
- 快速固化，不流挂支持在垂直、倾斜和弯曲表面上快速构建，喷涂膜需要保持在适当的位置。
- 湿度和温度耐受性当现场条件难以保持完全恒定时，有助于喷涂过程保持更加稳定。

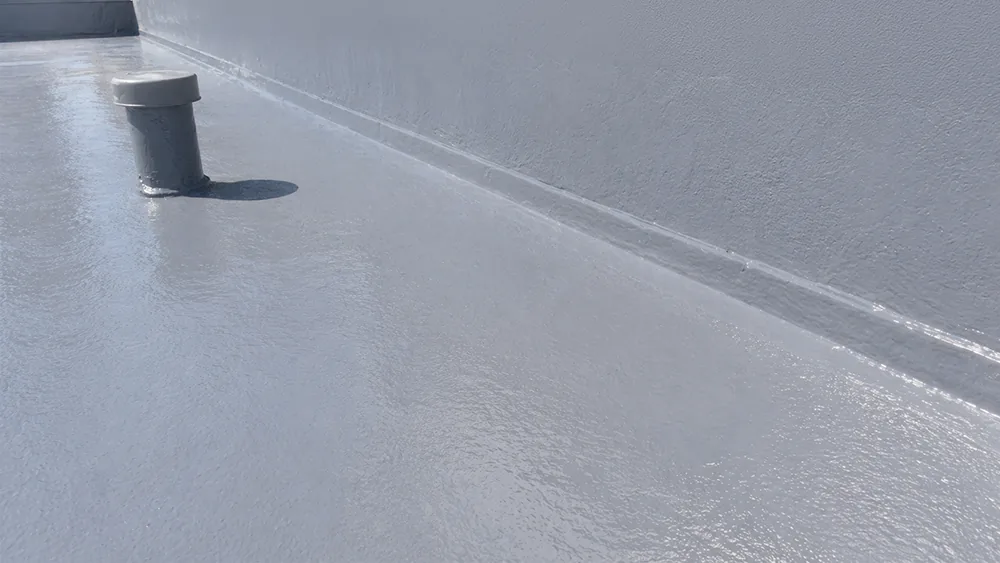

- 密集无缝灵活性形成致密、无缝的涂层，可以与准备好的基材和细节区域一起弯曲。
- 快速恢复服务快速固化有助于缩短喷涂和下一个项目阶段之间的等待时间。
- 耐久性支持在基材、底漆、膜厚、曝光条件确定后，支持长期保护服务。
防护性能
- 高粘合强度经过适当的准备后，可与钢材、混凝土、木材、玻璃纤维和其他兼容基材牢固粘合。
- 抗冲击和耐磨性有助于保护暴露于磨损、冲击、交通或苛刻工业服务条件下的表面。
- 耐化学性支持需要检查酸、碱、盐、油或化学飞溅的防腐保护。
- 防水性能为需要防水和防渗保护的兼容结构形成连续膜。
- 抗冲击和耐温度变化帮助保护层应对使用中的振动、冲击和温度变化应力。
技术数据
这些技术值是在受控实验室条件下测量的，以支持产品比较、项目选择和规格审查。请使用最新批准的 TDS 和项目特定条件确认最终要求。
产品信息
| 项目 | A部分 | B部分 |
|---|---|---|
| 外观 | 淡黄色液体 | 可调颜色 |
| 比重（克/立方厘米） | 1.13 | 1.04 |
| 粘度 (cps) @ 25°C | 720 | 570 |
| 固含量(%) | 100 | 100 |
| 混合比（按体积） | 1 | 1 |
| 凝胶时间 (s) @ 25°C | 3-5 | |
| 理论覆盖率（DFT） | 1.08公斤/平方米膜厚：1毫米 | |
物理性能
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 硬度（肖氏 A） | GB/T 23446-2009 | 90 |
| 伸长率(%) | GB/T 23446-2009 | 460 |
| 拉伸强度（MPa） | GB/T 23446-2009 | 20 |
| 撕裂强度(kN/m) | GB/T 23446-2009 | 80 |
| 抗渗性（0.4MPa/2h） | GB/T 23446-2009 | 不透水 |
| 耐磨性（750克/500转）/毫克 | HG/T 3831-2006 | 4.8 |
| 粘结强度（MPa），混凝土基底 | GB/T 23446-2009 | 3.1 |
| 粘合强度（MPa），钢基 | GB/T 23446-2009 | 11 |
| 阴极剥离[1.5 V, (65±5)°C, 48 h] | HG/T 3831-2006 | ≤15毫米 |
耐化学性
仅供参考：以上数据是根据GB/T 9274-1988测试标准获得的。注意通风、飞溅、溢出的影响。如果需要其他具体数据，建议进行独立浸没测试
| 曝光项目 | 结果 |
|---|---|
| 耐酸性10%H2SO4 或 10% HCl，30 d | 无腐蚀、无起泡、无剥落 |
| 耐碱性 10% NaOH，30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐性 30 g/L, 30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐雾2000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油0#柴油、原油，30d | 无腐蚀、无起泡、无剥落 |
应用环境及指南
稳定的涂层性能取决于正确的现场条件、材料温度和喷涂设置。安装前检查应用环境和指导值，并根据最新的TDS和项目要求确认最终参数。
应用环境
| 条件 | 要求 |
|---|---|
| 环境温度 | 0℃-45℃ |
| 产品喷雾加热温度 | 65℃-70℃ |
| 管道加热温度 | 55℃-65℃ |
| 相对湿度 | ≤80% |
| 露点 | ≥3℃ |

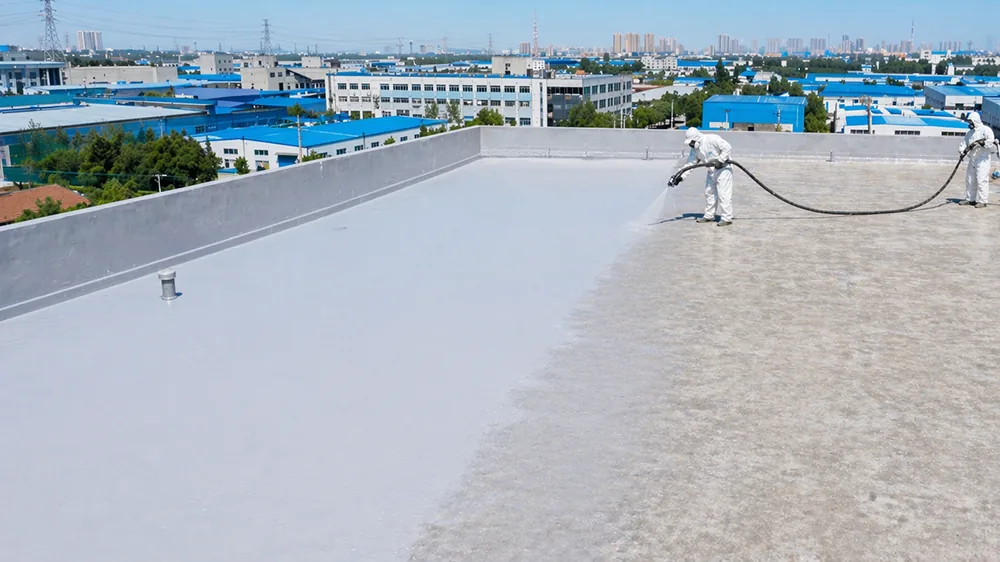

申请指南
| 指导项目 | 推荐 |
|---|---|

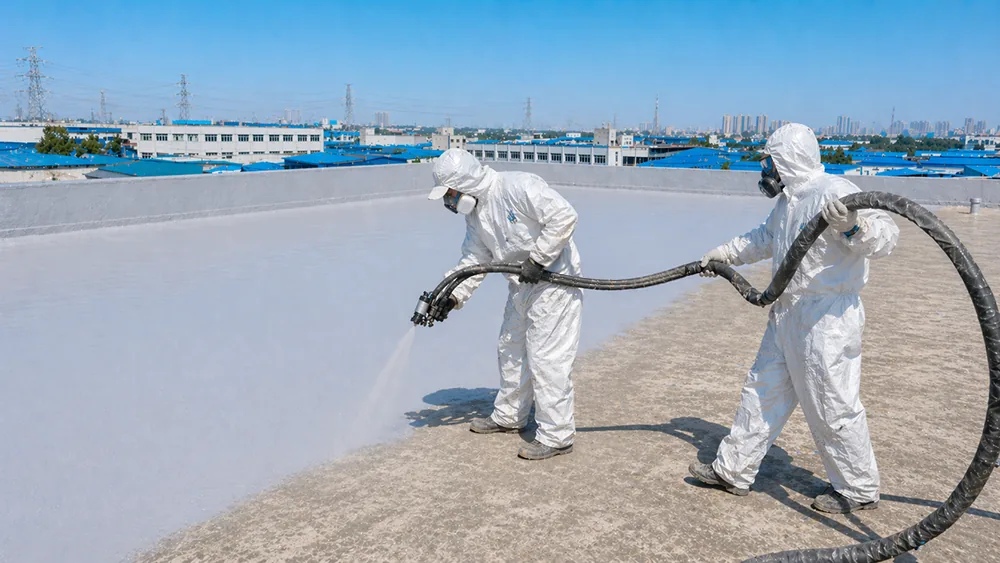

| 推荐喷涂机 | 专业聚脲喷涂设备 |
| 喷枪 | 熔合空气吹扫或机械吹扫 |
| 静压 | 2300-2500 磅/平方英寸 |
| 动压 | 2000-2200 磅/平方英寸 |
| 推荐膜厚 | 1000-3000微米 |
| 重涂间隔 | ≤6小时 |
应用说明
- 施工前应将B组份搅拌均匀，并充分混合沉积的颜料，否则可能影响产品质量。
- 如果基材表面已涂底漆，应在适当的时间内喷涂聚脲。 BW 聚脲专用底漆的施工方法及间隔时间可参见七彩鲸高新材料（上海）有限公司相关宣传册。
- 在大面积涂抹之前，请务必先小面积涂抹 BW3-951，以检查混合比例、颜色和喷涂效果是否正确。
产品固化时间、保质期和包装
使用列出的固化曲线、保质期、包装和存储要求来进行应用安排、仓库处理和订单计划。
产品固化时间
固化时间随环境条件变化，特别是温度和相对湿度。
| 基材温度 | 干燥 | 可步行 | 实干 |
|---|---|---|---|
| +10°C | 20秒 | 45分钟 | 7天 |
| +20°C | 15秒 | 15分钟 | 6天 |
| +30°C | 12秒 | 5分钟 | 5天 |
保质期和包装
| 项目 | 详情 |
|---|---|
| 保质期从生产日期算起 | A 部分：10 个月 · B 部分：10 个月，原包装密封 |
| 储存温度 | +5-35°C |
| 包装 | A组份 210公斤/桶 · B组份 200公斤/桶 |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 存放于阴凉通风处，避免阳光直射 |
产品健康与安全信息
产品健康与安全信息
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
诚信声明
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。用户应测试并验证适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
BW3-951 常见问题解答
在指定或订购 BW3-951 之前，请查看主要产品、基材、应用和文档问题。
BW3-951是由异氰酸酯组分和胺化合物组分形成的100%固体芳族喷涂聚脲弹性体。需要专业的聚脲喷涂设备。
技术表列出了汽车制造、冶金、化工、建筑、造船、影视道具、船舶、电力等防腐、防水、防护涂装领域。
BW3-951 定位为喷涂芳香族聚脲弹性体，在应用过程中对湿度和温度的敏感性降低。 BW3-900 是更广泛的基线保护涂层，而 BW3-9512 则定位于更重的石化和储罐衬里审查。
是的。喷涂 BW3-951 之前确认表面准备、基材强度、干燥或潮湿条件、底漆兼容性、目标膜厚度和允许的重涂窗口。
根据紫外线照射、外观要求、维护条件和所选的涂层系统路线，确认项目是否需要外露表面层或颜色稳定的面漆。
检查现场温度、湿度、露点、材料加热、喷涂设备压力、混合比、薄膜厚度、使用暴露和清洁或化学品接触条件。
订购前请索取最新的 TDS、SDS、应用指南、包装信息、底漆推荐和项目特定审查。
相关涂层系统
索取 BW3-951 技术资料或报价
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW3-951 技术资料、包装信息、报价支持和配套体系建议。
