水箱、废水池、游泳池和保水混凝土结构是对防水和防护涂料系统要求很高的环境。这些结构暴露在长期的水接触、干湿循环、清洁化学品、运动、裂缝、静水压力下，在某些情况下，还暴露在废水腐蚀或室外风化的条件下。
聚脲涂料广泛应用于水箱防水和衬里工程，因为它可以在适当处理的混凝土或钢基材上形成无缝、柔性和耐用的保护膜。然而，聚脲水箱涂层系统的最终性能不仅仅取决于涂层材料本身。基材准备、底漆选择、表面修复、细节处理、施工控制和最终检查同样重要。
本指南讲解了聚脲水箱涂料系统的实际施工注意事项，包括混凝土水箱准备、底漆施工、喷涂聚脲施工、手工细节处理、面漆选择和重要防水节点。
1. 哪些类型的水箱可以使用聚脲涂料？
聚脲涂料系统可考虑用于许多保水或暴露于水的结构，包括：
- 混凝土污水池
- 工业污水池
- 水处理盆
- 消防水箱
- 景观水景
- 游泳池
- 水上乐园
- 混凝土蓄水池
- 地下水挡水建筑物
- 钢制或金属储罐内衬工程
系统设计应始终根据储罐类型、基质条件和使用环境进行选择。一个 污水池聚脲涂料 路线可能需要更强的防腐性能，而游泳池可能需要光滑的防水层和兼容的保护或装饰饰面。钢制储罐可能需要金属防腐底漆，而混凝土储罐在主涂层之前通常需要混凝土密封底漆和填孔修补。
对于 BW 聚脲系统，常见的水箱路线可能包括 BW8010无溶剂基材密封底漆, BW3-951喷涂聚脲防水防腐涂料, BW6-9527手涂聚脲防水中间层 用于水池或嵌入式防水系统，以及 BW0-8029弹性聚天门冬氨酸防护面漆 当需要外露表面光洁度时。项目团队还可以审查更广泛的 聚脲产品 匹配底漆、膜和面漆时的范围。
2. 不要从涂层开始：从储罐检查开始
在施加任何底漆或聚脲涂料之前，应仔细检查水箱。许多水箱故障是由涂覆前隐藏的基材问题引起的。
检查应重点关注：
- 混凝土强度和表面硬度
- 现有裂缝、蜂窝、孔隙和剥落
- 空心或弱混凝土区域
- 漏水点
- 管道穿透和排水细节
- 内角和墙地接缝
- 旧涂层或旧防水层状况
- 基材的水分状况
- 表面污染、油、藻类、盐或化学残留物
- 水箱是否用于废水、清水、游泳池水或其他液体服务
对于旧罐，不要简单地覆盖旧表面。必须首先清除松散的混凝土、脆弱的旧涂层、空心区域、藻类、灰尘、油和化学污染物。如果旧的基底不稳定，新的聚脲膜可能会粘合到薄弱层上并随之失效。

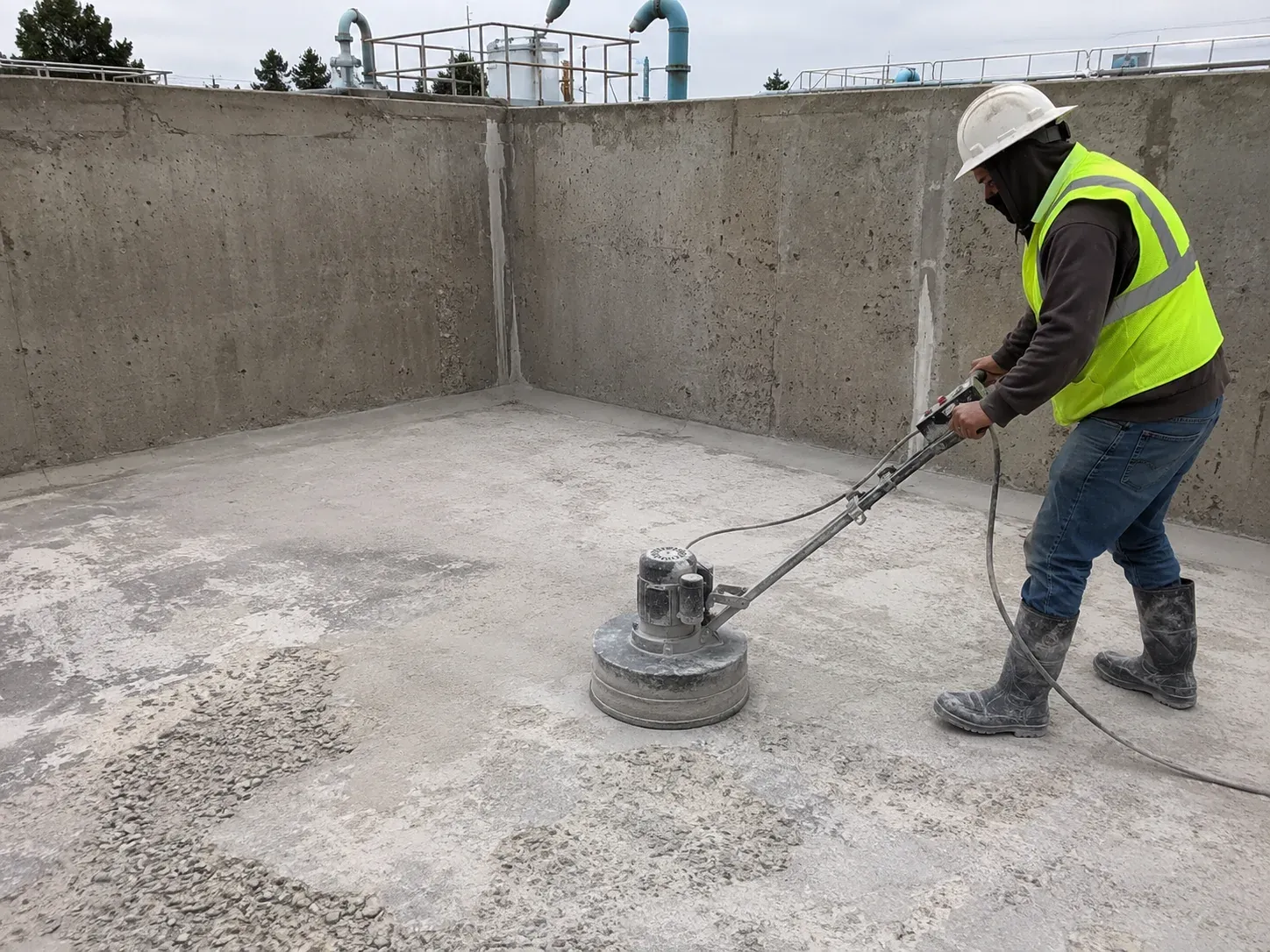

3.水箱聚脲涂料混凝土表面处理
混凝土表面处理是成功的水箱涂层系统的基础。涂底漆前，表面必须坚固、清洁、干燥、无油且无松散材料。
常见的制备方法有：
- 机械研磨
- 抛丸清理
- 三鼎
- 高压清洗，然后充分干燥
- 真空清洁
- 软弱混凝土的局部崩裂与修复
- 裂纹修复
- 蜂窝和空洞修复
- 需要时进行表面找平
对于水箱来说，表面处理不仅仅应该使混凝土清洁。它还应形成稳定的表面轮廓，使底漆和涂层系统能够正确粘合。
在启动之前，请检查以下几点：
- 表面无灰尘
- 混凝土表面不软弱、不粉化
- 不残留油、油脂、藻类、浮浆或化学残留物
- 裂缝和孔洞已修复
- 内角已倒圆或圆角
- 管道穿透和排水沟已准备好进行详细处理
- 基材对于所选底漆和系统来说足够干燥
如果储罐已用于废水或化学品，清洁尤为重要。残留的盐、酸、碱、油或有机污染物可能会影响粘合力和长期衬里性能。

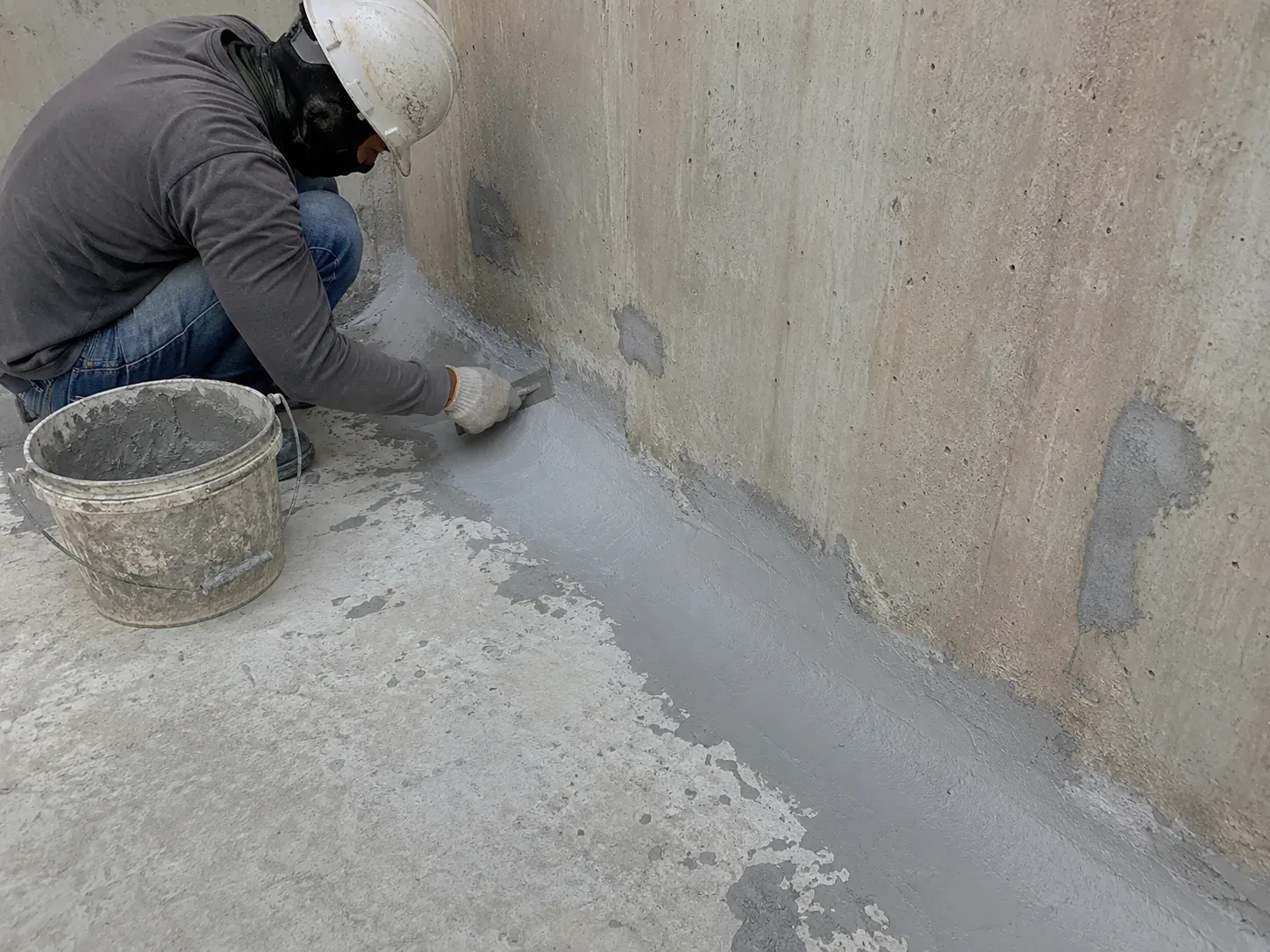

4、主涂前修补气孔、蜂窝及凹凸不平处
水箱混凝土常有气孔、针孔、虫孔、蜂窝状或局部凹凸不平的地方。在施加主聚脲层之前必须修复这些缺陷。
如果孔隙和空隙未密封，则涂层过程中残留的空气可能会逸出并导致针孔或气泡。在废水池中，长期暴露于液体下，隐藏的空隙也可能成为薄弱环节。
对于混凝土储罐，BW8010可用作无溶剂基材密封底漆。在多孔或不平整的基材上，BW8010也可与石英砂混合形成腻子状底漆砂浆，用于局部刮擦、孔隙填充、较大空隙填充和表面密封，然后再进行后续涂层。
重要的维修区域包括：
- 蜂窝混凝土
- 针孔和气孔
- 边缘破损
- 墙-地板连接处
- 排水边缘
- 管根区域
- 施工缝
- 裂缝及渗漏点修复
- 不平整的混凝土补丁
目标是为聚脲防水或衬里系统创造一个密封、光滑和稳定的基础。
5. 控制水分、湿度和露点
水箱涂装项目对湿气敏感。即使表面看起来干燥，混凝土内部的水分或表面的凝结也可能导致粘合失败、起泡或针孔。
在应用之前，承包商应测量：
- 环境温度
- 基材温度
- 相对湿度
- 露点
- 混凝土水分状况
实际的行业规则是基材温度应至少比露点高 3 摄氏度/5 华氏度。这有助于避免表面上看不见的凝结。如果储罐位于室外、地下、阴凉处或最近清洗过，露点检查就变得更加重要。
在以下情况下不要涂底漆或聚脲涂料：
- 基材潮湿或明显潮湿
- 存在凝结
- 相对湿度超出产品要求
- 雨水或洗涤水残留在毛孔中
- 清洗后水箱尚未完全干燥
- 表面温度太接近露点
- 漏水现象依然存在
涂覆前应停止主动泄漏。防水涂层不应作为覆盖基材后面活跃水流的捷径。
6.混凝土水箱底漆的选择
底漆有助于密封基材、减少针孔并改善混凝土与聚脲涂料之间的粘合。对于混凝土水箱，通常需要合适的底漆。
BW8010适合作为双组分无溶剂基材密封底漆，用于防水或防腐涂料系统之前准备好的混凝土、石材、瓷砖、木材和金属基材。它有助于基材密封、渗透和粘合促进。也可与石英砂配合使用，进行局部找平、孔隙填充。
底漆施工注意事项：
- 仅适用于清洁、干燥且坚固的基材上
- A、B组分按规定比例混合
- 在混合底漆的适用期内使用
- Avoid puddles, dry spots and missed areas
- 注意多孔混凝土吸水
- 在下一层之前让底漆达到正确的条件
- 不要超过重涂窗口
- 涂装聚脲前保持底漆表面清洁
如果底漆表面沾满灰尘、潮湿或受到污染，应再次清洁并处理后再继续。

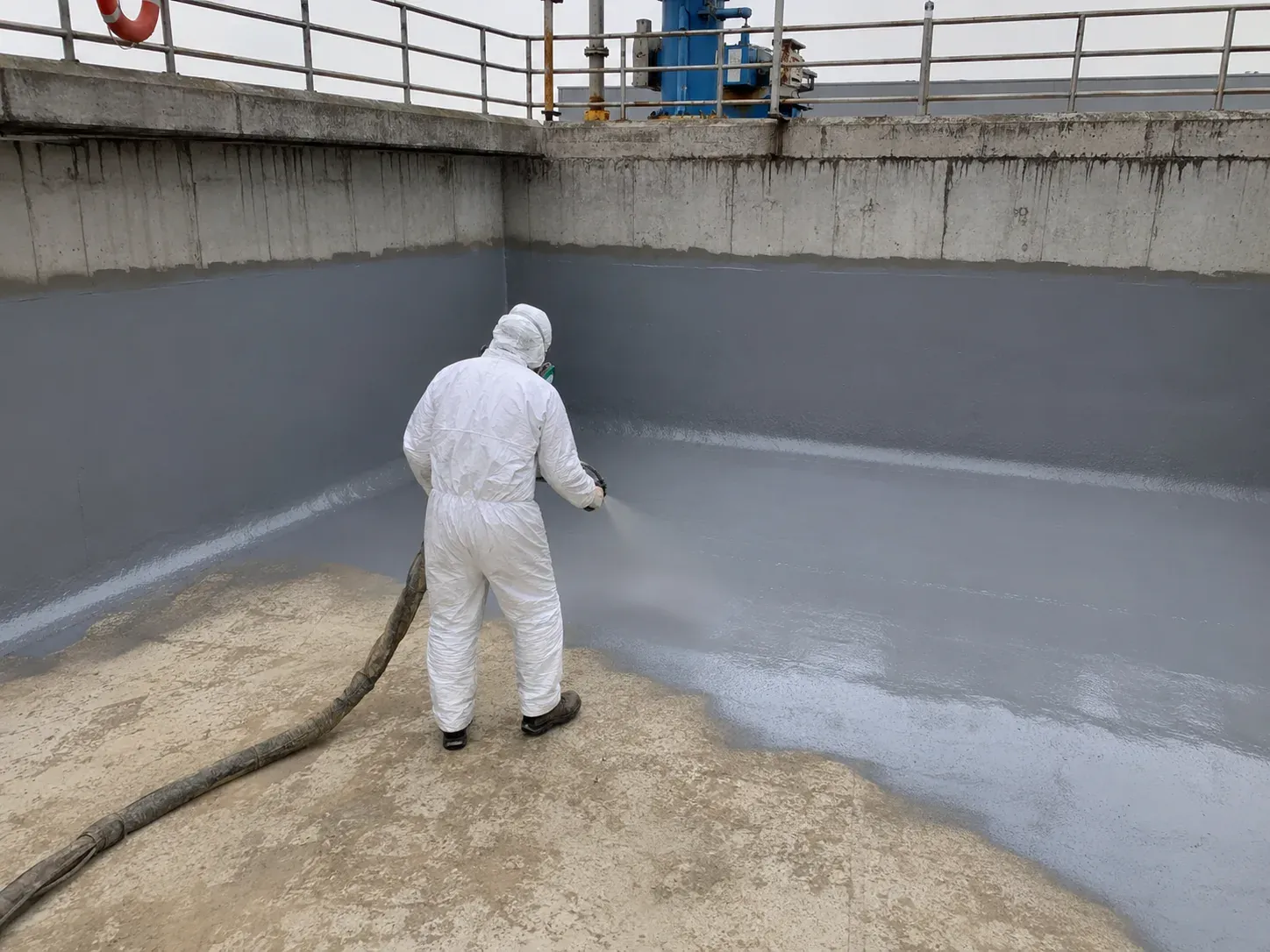

7、水箱内衬喷涂聚脲施工
喷涂聚脲常被用作混凝土储罐、废水池和工业挡水建筑物的主要防水或防护衬里层。
BW3-951是一种双组份芳香族喷涂聚脲涂料，用于在预制混凝土和钢基材上进行防水、防腐和防护涂装工作。适用于经过基材和系统审核后的储罐、污水池、屋顶、钢结构、隧道、桥梁等工业防护工程。
喷涂前，检查：
- 基材和底漆已准备好
- 湿度和露点条件可接受
- 喷涂机已正确校准
- A/B 比例正确
- 物料温度和软管温度稳定
- 喷雾压力平衡
- 喷枪和混合室清洁
- B组份已搅拌均匀
- 已喷洒并检查了一小块测试区域
喷涂时，喷涂器应保持稳定的喷涂距离、角度和移动速度。涂料应均匀地涂覆在墙壁、地板、角落、管根和排水区域。
对于水箱，重要的是要避免垂直表面、内角和复杂细节处的薄点。这些区域通常需要额外注意，因为它们是防水和衬里系统中的常见故障点。
8. 泳池和细节区域手工涂抹聚脲
并非每个水箱或水池细节都易于喷涂。有些区域对于喷涂设备来说太小、太窄或太复杂。在这些情况下，手工涂抹的聚脲材料可能会很有用。
BW6-9527 是一种双组分手工涂覆聚脲防水中间层，适用于地板、水池和嵌入式防水系统。它用于饰面层或保护层下方需要手工施工、致密结构、牢固粘合和控制中间层厚度的场合。
手工涂抹聚脲可用于：
- 游泳池防水层
- 墙-地板连接处
- 内角
- 管道穿透
- 排水细节
- 台阶和泳池边缘
- 小型维修区域
- 局部加固
- 嵌入式防水系统
对于泳池系统，手工涂抹的层可以帮助在最终饰面系统之前创建致密的中间防水层。当产品系统允许石英砂或其他兼容填料时，它可以帮助下一层的构建控制或表面准备。
9.水箱施工防水关键细节
大多数水箱渗漏问题发生在细节处，而不是平坦表面的中间。最重要的施工质量控制点是节点。
9.1 墙-地板连接处
墙底交界处是水箱中风险最高的区域之一。 90 度尖角对于涂层连续性来说并不理想。它可能会产生应力集中并难以获得均匀的膜厚。
涂层前，内角应倒圆或倒圆角。底漆和聚脲层应从地板到墙壁连续转动，不得有间隙、遗漏区域或尖锐断裂。
推荐治疗逻辑：
- 清洁并修复角落。
- 如果需要，创建圆形圆角。
- 涂底漆。
- 涂敷局部加固涂层。
- 在拐角处连续涂抹主聚脲膜。
- 检查薄膜厚度和连续性。

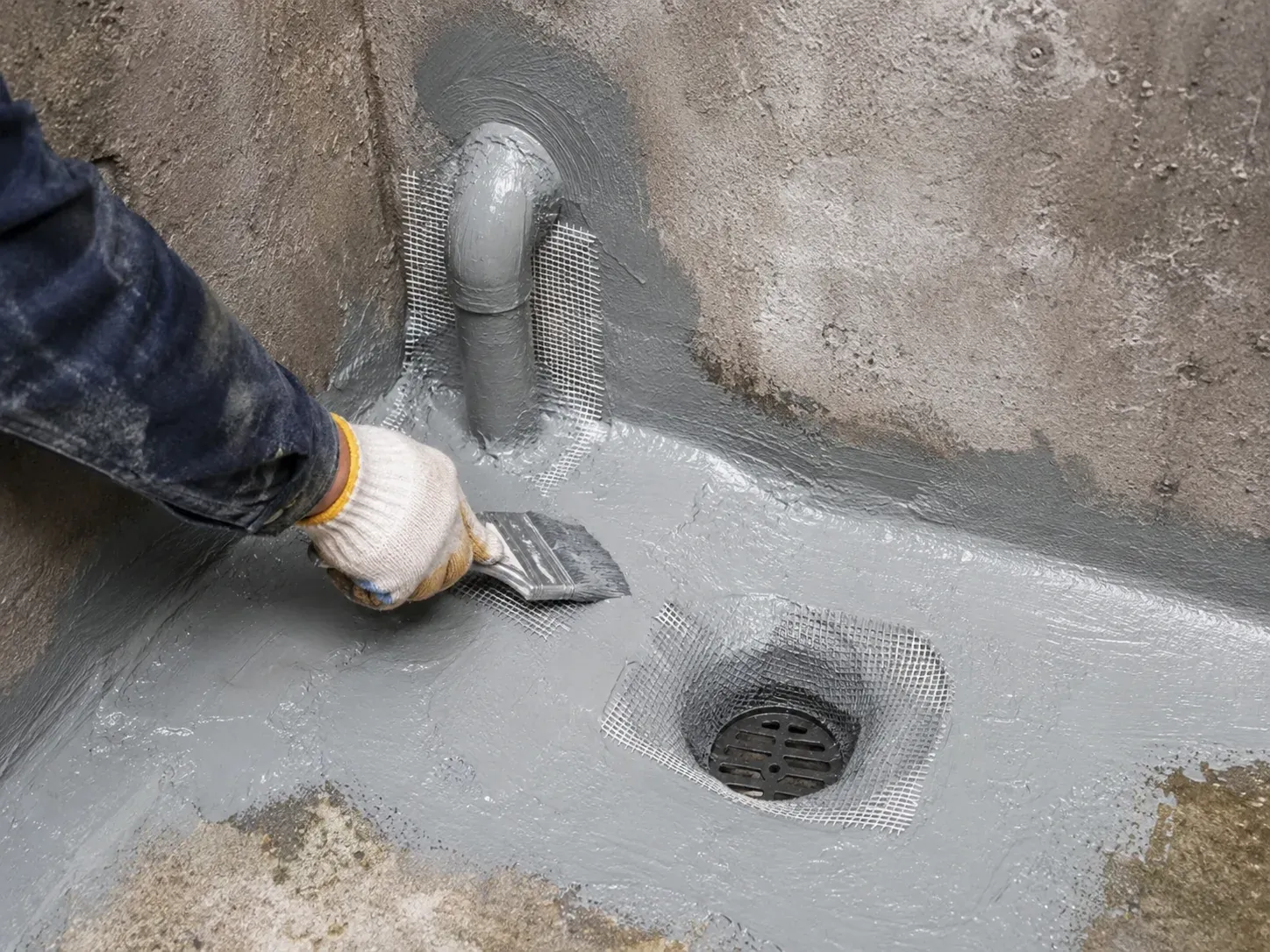

9.2 管道穿透
管道穿透是常见的弱点，因为运动、振动和密封不良会产生泄漏路径。
涂覆前，应对管道周围区域进行清洁、粗糙化和修补。管道和混凝土之间的任何间隙均应使用相容材料正确密封。涂层应沿着管道向上延伸到周围的混凝土上，形成连续的防水圈。
对于高风险渗透，在全区域涂层之前可能需要进行局部加固。
9.3 排水沟和出口
排水管和出水口区域必须小心处理，因为它们暴露在水流、清洁、冲击和可能积水的情况下。
排水口边缘应稳定、清洁。必须修复排水管周围破损的混凝土。涂层应与排水组件紧密连接，不留间隙。如果涂层无法与排水材料正确粘合，则应在施工前确认兼容的细节解决方案。
9.4 裂缝和施工缝
涂层前应评估裂纹。有些裂缝是静态的，而另一些裂缝可能会继续移动。移动裂缝需要更灵活的细节设计。
对于静态裂缝，请在涂底漆之前进行清洁和修复。对于活动接头或伸缩接头，不要简单地用刚性涂层覆盖它们。根据项目设计，使用兼容的接缝细节系统、柔性密封剂或加固细节结构。
9.5 台阶、角落和泳池边缘
游泳池和水景通常包括台阶、弯曲边缘、拐角和装饰结构。这些区域应涂有连续的薄膜厚度，并且没有尖锐的过渡。
如果防水层上方使用瓷砖、装饰涂层或外露面漆等饰面层，请确认各层之间的兼容性和粘附力。
10. 外露水箱或水池系统的面漆选择
当聚脲层暴露于阳光、清洁、人流、池水或装饰要求时，可能需要面漆。
BW0-8029 是一种弹性聚天门冬氨酸保护面漆，用于兼容的防水层或弹性聚脲中间层。它被定位为暴露的保护面层，而不是唯一的主要防水膜。
面漆可以帮助改善：
- 表面保护
- 颜色稳定性
- 耐候性
- 耐老化
- 可清洁性
- 装饰外观
- 表面耐久性
对于室外游泳池、水上公园或暴露的保水结构，兼容的面漆通常很重要。但面漆不应取代主体防水层。系统逻辑应为：基材准备+底漆+防水或衬里层+需要时外露防护面漆。
对于饮用水接触或饮用水箱，在指定任何涂层系统之前，请务必确认最新的技术文件、当地法规和项目特定的认证要求。
11. 薄膜厚度和覆盖率控制
膜厚对于水箱防水和内衬性能至关重要。太薄的涂层可能无法提供足够的防水性、耐腐蚀性或裂纹桥接能力。涂层太不均匀可能会产生薄弱点。
对于喷涂聚脲内衬系统，目标干膜厚度应根据以下条件确定：
- 罐体类型
- 水压
- 化学暴露
- 裂纹风险
- 磨损风险
- 基材粗糙度
- 使用寿命要求
- 项目规格
施工时根据工程要求检查湿膜厚度或干膜厚度。特别注意：
- 内角
- 墙-地板连接处
- 管根
- 排水沟
- 垂直墙
- 修复区域
- 重叠区域
- 薄边
固化后，检查涂层是否有针孔、气泡、缺陷、裂纹、附着力弱和机械损伤。对于工业池或废水池，根据项目规范可能需要进行假期测试。
12.水箱聚脲常见问题及避免方法
针孔
针孔通常是由混凝土多孔、底漆密封不良、基材空气释放或喷涂不当造成的。为避免出现针孔、修复毛孔，请涂上合适的底漆并在喷涂前检查表面。
起泡
起泡可能是由湿气、蒸气压、污染、滞留空气或未固化基材上的涂层引起的。施工前控制湿度、露点和基材状况。
附着力差
附着力差可能是由于灰尘、油污、混凝土强度低、基材潮湿、底漆错误、错过重涂窗口或表面污染造成的。解决方案是更好的表面处理、底漆选择和环境控制。
拐角处开裂
拐角处开裂常发生在拐角太尖或薄膜厚度不足的情况下。采用圆角、局部加固和连续涂层。
管根处渗漏
当涂层下存在间隙、移动或细节处理不良时，管根就会失效。仔细清洁、密封、加固和涂覆渗透处。
紫外线变色
一些芳香族聚脲涂料在阳光下可能会变色。对于暴露的室外系统，应使用兼容的抗紫外线或耐候面漆。
13. 安全注意事项
聚脲施工应由经过培训并配备适当防护设备的工人进行。喷雾应用对于控制尤其重要，因为它可能涉及气溶胶和反应性化学成分。
基本安全预防措施包括：
- 穿戴防护服和耐化学手套
- 使用护目镜或面部防护装置
- 喷涂期间使用合适的呼吸防护装置
- 保持良好的通风
- 控制过喷
- 让非工作人员远离喷涂区域
- 遵循最新的 SDS 和 TDS
- 将材料存放在远离潮湿和阳光直射的地方
- 保持工作区域干净整洁
在封闭罐中，通风和工人保护尤其重要。根据项目地点和当地安全规则，可能需要采取密闭空间程序。
14. 加水前的最终检查
水箱重新投入使用前，应仔细检查涂层系统。
检查清单：
- 表面连续且无缝
- 无可见的针孔或气泡
- 无分层或软区域
- 边角均已完全涂层
- 管根完全密封
- 排水管已正确连接至涂层
- 墙壁与地板连接处经过加固
- 漆膜厚度满足工程要求
- 在需要的地方涂上面漆
- 修复区域已正确混合
- 涂层已按照产品要求固化
- 需要时完成水试或检验测试
在系统达到所需的固化条件之前，请勿向罐内注水。固化时间可能因温度、湿度、涂层厚度和产品类型而异。
结论
水箱聚脲涂料不仅仅是一项材料应用工作。它是一个完整的防水和防护衬里系统。长期性能的关键是正确的基材准备、底漆选择、孔隙填充、细节处理、喷涂或手工涂覆的涂层控制、面漆兼容性和最终检查。
对于混凝土废水池、游泳池、蓄水池和工业水结构，最重要的原则很简单：在涂装主涂料之前解决基材和细节问题。
可靠的水箱聚脲系统应遵循以下顺序：检查水箱、修复基材、控制湿度、涂敷正确的底漆、加固高风险细节、涂敷主聚脲防水层或衬里层、在需要时添加兼容的面漆，并在注水前检查系统。
当每个步骤控制得当时，聚脲涂料可以为水箱和水池结构提供无缝防水、灵活的桥接支撑、耐化学性、耐磨性和长期保护。
关于聚脲水箱涂料的常见问题
聚脲可以用于混凝土水箱吗？
是的。聚脲涂料可用于预制混凝土水箱、废水池、水池和挡水建筑物。在施涂主涂层之前，基材必须清洁、干燥、修补并涂底漆。
在水箱中应用聚脲之前最重要的步骤是什么？
基材准备是最重要的步骤。弱混凝土、孔隙、裂缝、水分、灰尘、油污和化学污染都会影响附着力和长期防水性能。
水箱聚脲系统需要底漆吗？
在大多数混凝土水箱项目中，建议使用底漆。该底漆有助于密封多孔混凝土、减少针孔并提高基材与聚脲涂料之间的附着力。
管根、排水沟该如何处理？
进行全面积涂装前，应先对管根、排水沟、出水口进行清理、修补、密封和局部加固。这些细节是常见的泄漏点，不应被视为普通的平面。
室外泳池聚脲需要面漆吗？
对于暴露的室外游泳池或保水系统，通常建议使用兼容的抗紫外线或耐候面漆。面漆可提高表面耐久性、颜色稳定性和耐候性，但不应取代主要防水层。
聚脲可以用于饮用水箱吗？
这取决于产品认证、当地法规和项目要求。对于饮用水接触，在指定涂层系统之前，请务必确认最新的技术文件、安全数据和所需的饮用水批准。
